Чому гріються кабелі між АКБ та інвертором?

Торкнулися рукою кабель від акумулятора до інвертора — і він теплий? Або навіть гарячий? Це не норма. Кабель може бути злегка теплим при великому навантаженні, але якщо його некомфортно тримати — щось точно не так. Ось де починається більшість пожеж у системах резервного живлення.

Розберемо по черзі обидві головні причини — і дамо конкретні цифри, а не загальні слова.

Чому низька напруга АКБ — це вирок для кабелю

Фізика проста і нещадна. Потужність = струм × напруга. Якщо напруга низька, струм — величезний. Система на 48 В при навантаженні 4 кВт тягне з акумулятора приблизно 84 А. Але це в ідеалі. З урахуванням ККД інвертора (зазвичай 90–93%), реактивного навантаження і просідання напруги при розряді реальний пік може досягати 110–120 А.

А тепер уявіть ту саму систему на 24 В. Той самий 4 кВт — вже 165+ А. На 12 В — понад 330 А. Ось чому системи на 12 В із потужними інверторами вимагають кабелів товщиною з руку, і навіть це часто не рятує.

Це перше, що треба зрозуміти ще до вибору перерізу: не потужність інвертора визначає струм, а напруга системи. І саме струм грітиме ваш кабель.

Який переріз кабелю насправді потрібен

Інтернет повний порад «використовуйте 25–35 мм² для зменшення втрат». Але ця рекомендація — без контексту системи — нічого не варта.

Ось проста формула для розрахунку перерізу: S = (ρ × I × L) / ΔU, де ρ — питомий опір міді (0,0167 Ом·мм²/м), I — струм в амперах, L — довжина одного проводу в метрах, ΔU — допустиме падіння напруги (не більше 2% від номіналу системи).

Наприклад, система 48 В, інвертор 5 кВт, кабель 2 метри. Розрахунковий струм — 120 А з запасом 30%. Допустиме падіння напруги — 0,96 В (2% від 48 В). Підставляємо: S = (0,0167 × 120 × 2) / 0,96 ≈ 4,2 мм² на метр. Тобто мінімум 50 мм² для двожильного підключення (плюс і мінус разом — це дві жили).

Тут більшість людей помиляється. Вони рахують тільки один провід, а не петлю. Довжина петлі — це подвоєна відстань між АКБ та інвертором. Якщо кабель 1,5 метри, в розрахунок іде 3 метри.

Практична таблиця для найпоширеніших конфігурацій:

Запас — обов’язковий. Мінімум 20–30% від розрахункового. Кабель, який постійно працює на межі допустимого струму, деградує швидко. Ізоляція стає крихкою, мідь окислюється зсередини.

І ще одне: мідь, не алюміній. Алюмінієвий кабель того самого перерізу несе приблизно на 30% менше струму — і він набагато жорсткіший, що ускладнює обтискання. На ринку продається «мідно-алюмінієвий» кабель під марку міді — перевіряйте магнітом (мідь не магнітиться) або пробивайте жилу ножем: алюміній блиснить сірим.

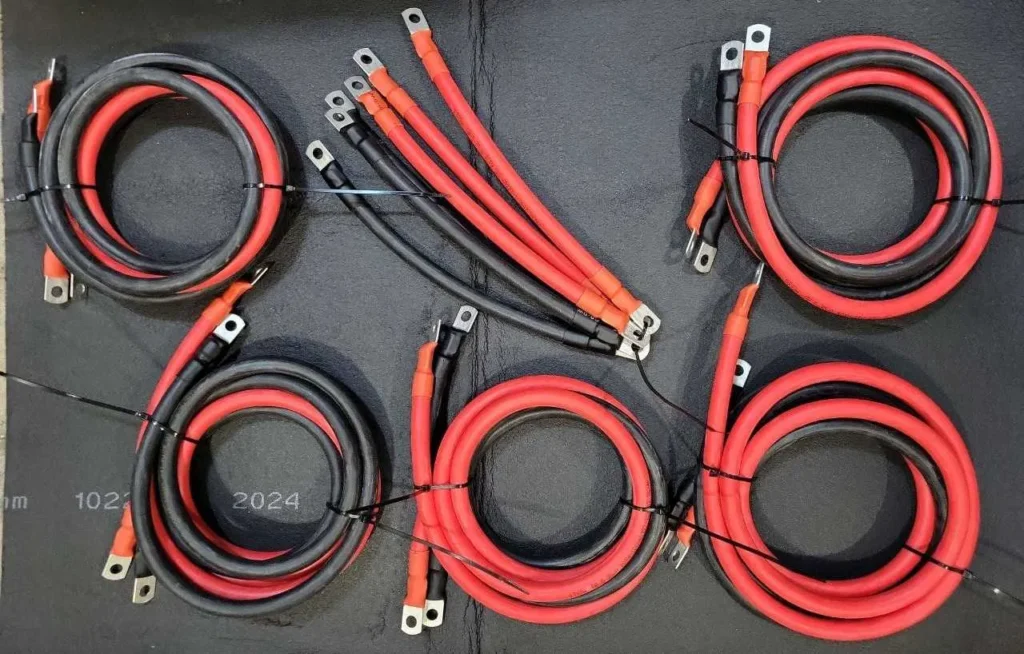

Обтискання клем — місце, де все йде не так

Ось парадокс, який трапляється регулярно: кабель правильного перерізу, а клема однаково гріється. Причина — неякісне або неправильне обтискання наконечника.

Погано обтиснута клема — це мікроопір у точці контакту. Навіть 0,01 Ом на 100 А дає 100 Вт тепла прямо в наконечнику. Це не гіпербола — саме так горять кабелі при стрімко зростаючому навантаженні.

Три типові помилки при обтисканні:

1. Неправильний інструмент. Обтискування кабелю 35+ мм² плоскогубцями або дешевим кримпером — злочин проти системи. Потрібен гідравлічний прес з матрицями під конкретний переріз. Наприклад, для 50 мм² — матриця 50 мм², не 70 і не «підходяща за розміром».
2. Не знятий лак або оксидна плівка. Мідь окислюється швидко. Перед обтисканням жилу треба зачистити — можна дрібною наждачкою або металевою щіткою — і одразу обтиснути. Залишати оголену жилу на повітрі більше 5–10 хвилин не варто.
3. Термоусадка замість ізоляції контакту. Деякі монтажники обмотують клему ізолентою — і вважають, що зробили все правильно. Але ізолента на нагрітій клемі розповзається. Термоусадка з клеєм — єдиний варіант, який тримається при температурах до 100 °C.

Як перевірити якість обтискання вже після монтажу? Термоінфрачервона камера. Під навантаженням 50–70% від номінального — всі клеми мають бути однієї температури. Якщо одна тепліша за решту більше ніж на 5 °C — там проблема. Це не складно зробити і дуже дешево в порівнянні з наслідками.

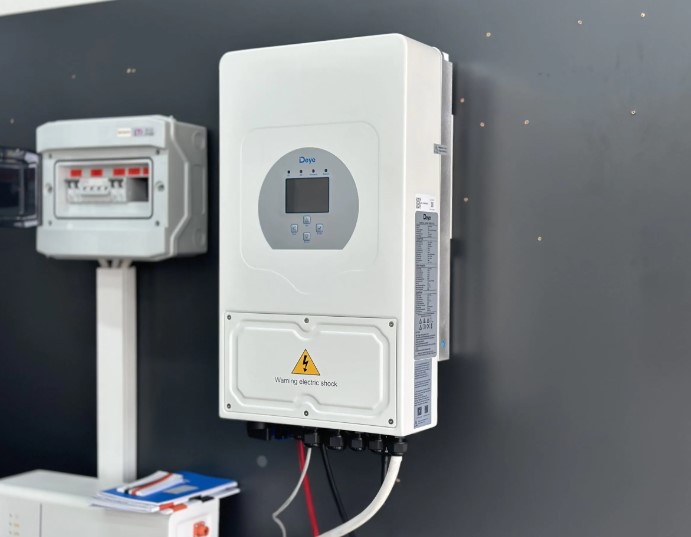

Відстань між АКБ та інвертором: чому «ближче» — не просто зручність

Кожен додатковий метр кабелю — це більше опору, більше втрат, більше нагріву. Але справа не тільки в цьому.

Довгий кабель між АКБ та інвертором ще й означає, що запобіжник або автомат розриву буде стояти далі від акумулятора. А це — довша незахищена ділянка, яка при короткому замиканні може горіти секунди перед спрацьовуванням захисту.

Рекомендована відстань — не більше 1,5–2 метри між АКБ та інвертором. Запобіжник (плавкий або автоматичний) ставиться якомога ближче до позитивного полюса акумулятора — в ідеалі на відстані до 30 см. Це стандарт, який прописаний у документації Victron, Growatt та більшості серйозних виробників.

Якщо розмістити інвертор поряд з АКБ фізично неможливо — кабель більшого перерізу обов’язковий. Не «можна взяти більший», а обов’язковий.

Що робити, якщо кабель вже гріється

Не ігнорувати і не «перевірити пізніше». Теплий кабель — це нагромадження ризиків, які зростають з кожним циклом нагріву-охолодження.

Ось покроковий алгоритм діагностики:

1. Виміряйте струм на виході АКБ під навантаженням (кліщі-амперметр). Порівняйте з допустимим для вашого перерізу.
2. Оглянути клеми — чи нема потемніння, окислення, слідів дуги.
3. Перевірити затяжку болтів клем. Момент затяжки для наконечника М10 — зазвичай 20–25 Н·м. Рукою докрутити «до упору» недостатньо.
4. Якщо є термокамера — подивитися під навантаженням.
5. Якщо переріз не відповідає навантаженню — замінити кабель. Це єдиний правильний вихід, інших немає.

Прокладати паралельно другий кабель меншого перерізу — це не рішення. Струм розподіляється нерівномірно через різницю опорів клем, і в підсумку один кабель все одно тягне більше.

Коротко про найпоширеніші помилки при монтажі

Ось що зустрічається найчастіше на вже змонтованих системах — і що найчастіше призводить до нагріву кабелів:

• Кабель «автомобільний» або «аудіо» замість силового з гнучкою жилою (клас 5 або 6 за IEC 60228). Ці кабелі не розраховані на постійну роботу під великим постійним струмом.
• Використання кабелю одного перерізу для систем різної потужності — «раз 35 мм² підійшло для 3 кВт, підійде і для 5 кВт».
• Наконечник обтиснутий без видалення ізоляції до кінця — мідні жилки не заходять у гільзу повністю.
• З’єднання кількох коротких кабелів у ланцюжок через клемні колодки замість одного цільного.
• Ігнорування полярності при підключенні шин: плюс і мінус треба підключати з протилежних кінців батареї АКБ, якщо їх кілька послідовно-паралельно — для рівномірного розподілу навантаження.

Висновок

Гарячий кабель між АКБ та інвертором — це не «так буває» і не «ну трохи гріється, нічого страшного». Це ознака того, що система або неправильно спроектована, або неякісно змонтована. Обидва варіанти виправляються — але краще зробити правильно одразу.

Два параметри вирішують 90% проблем: правильний переріз кабелю (розрахований під реальний струм, а не під «потужність інвертора на бирці») і якісне обтискання клем гідравлічним пресом з правильними матрицями. Все інше — деталі, але ці дві речі — фундамент.

Якщо ви зараз проектуєте або вже встановлюєте систему резервного живлення — команда Solar Invest Group може допомогти з підбором кабельної продукції та фурнітури під конкретну конфігурацію. Не на глазок, а з розрахунком.
