Діагностика деградації панелей: PID-ефект, гарячі точки та мікротріщини

Більшість власників сонячних станцій перевіряють додаток моніторингу раз на тиждень і вважають це достатнім. Але є три процеси деградації, які додаток не покаже — принаймні доти, доки ситуація не стане критичною. Ось де ховаються реальні втрати.

Що таке PID і чому це не просто технічний термін

PID (Potential Induced Degradation) — це деградація панелі під дією різниці потенціалів між сонячними елементами та заземленою конструкцією кріплення. Механізм простий: іони натрію з антивідбивного покриття панелі мігрують у активний шар кремнію, утворюючи провідні доріжки між клітинами. Це — струм витоку. Він не генерує електрику, а тільки нагрівається.

Результат? За даними NREL (Національна лабораторія відновлюваної енергетики, США), PID може знизити вироблення до 30% — і це не в гіпотетичних умовах, а в реальних системах. Польові дослідження 2025 року показали, що понад 15% комерційних установок старше 5 років мають ознаки PID-деградації, яку стандартні додатки моніторингу не фіксують.

Чому саме зараз це актуально? Системи переходять на вищі напруги — з 600 В до 1000 В і навіть 1500 В. Вища напруга = більша різниця потенціалів між панеллю та землею = прискорена міграція іонів. Одночасно підвищення вологості в будь-якому кліматі прискорює процес: волога збільшує провідність скла й дає іонам легший шлях.

Ось де найчастіше помиляються: PID розвивається не роками, а місяцями. Нова система може втратити відчутну частку потужності вже в перший рік, якщо умови сприятливі.

Гарячі точки: що показує тепловізор і як це читати

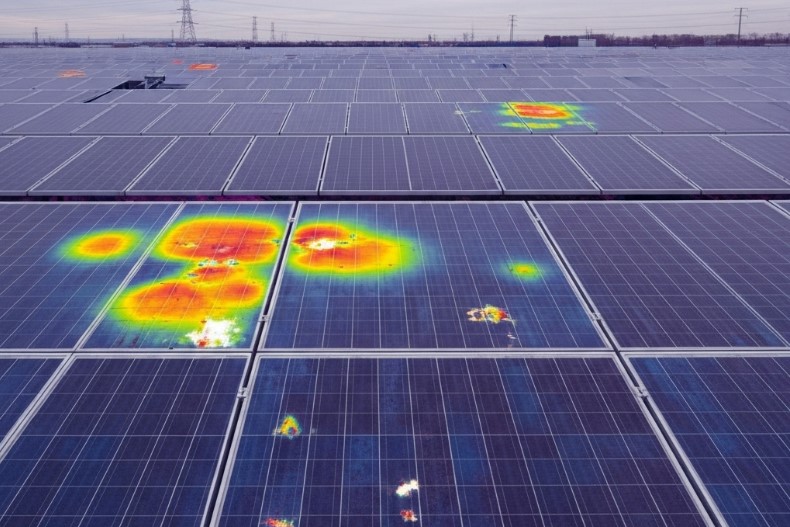

Тепловізійна інспекція — найнадійніший спосіб виявити hot spots. Суть проста: справна панель нагрівається рівномірно. Дефектна ділянка — зламана клітина, забруднення, тінь від пташиного посліду або несправний байпасний діод — не перетворює поглинуте тепло на струм, а випромінює його як тепло. На термограмі це виглядає як яскрава пляма на загальному фоні.

Температурна різниця має значення. Відхилення на 10–15°C від сусідніх клітин — привід для спостереження. Більше 20°C — треба діяти: при таких значеннях матеріал панелі починає деградувати прискорено, а ламінат може розшаруватись.

Є кілька типових картин, які бачить термографіст:

• Одна яскрава точка розміром з клітину — мікротріщина або локальне забруднення. Часто виправно.
• Смуга вздовж рядка клітин — несправний байпасний діод. Діод заблокував третину панелі, і вона грієтся замість того, щоб працювати.
• Ціла панель значно тепліша за сусідні — ознака PID або серйозної деградації EVA-ламінату.
• Кілька хаотичних точок по всій панелі — мікротріщини, найімовірніше механічного походження (транспортування, монтаж, град).

Важливий нюанс щодо умов зйомки: тепловізійну інспекцію потрібно проводити при навантаженні не менше 400 Вт/м² — інакше температурний контраст занадто малий. Хмарна погода або перша година після світанку дають хибні результати. Найкращий час — сонячний день, 10:00–14:00.

Для невеликих дахових систем достатньо ручного тепловізора з роздільною здатністю від 320×240 пікселів. Для комерційних об’єктів є сенс у безпілотній інспекції: дрон з тепловізійною камерою (наприклад, DJI Matrice з FLIR-модулем) охоплює тисячі панелей за кілька годин і одразу класифікує аномалії.

Мікротріщини: невидима загроза

Мікротріщини — це тріщини шириною від 10 до 100 мікрометрів у кремнієвій підложці клітини. Очима не видно. Стандартна візуальна перевірка пропускає близько 60% таких дефектів.

Звідки вони беруться? Найчастіше — транспортування (недостатньо жорстка упаковка, переванта​ження), монтаж (ходіння по панелях, надмірна затяжка кріплень), термічний стрес (різкі перепади температур в зимовий період), навантаження снігом або градом.

Самі по собі мікротріщини дають незначне падіння — до 2,5% на рік. Проблема в іншому: під термо-механічним стресом вони ростуть. Мала тріщина через 3–4 роки стає повним розривом клітини, і тоді з’являється hot spot.

Точний метод виявлення мікротріщин — електролюмінесцентна зйомка (EL). Панель підключається до зворотного напруги, і тріщини виявляються як темні лінії на світлому фоні. Метод вимагає темних умов і спеціального обладнання, але дає стовідсоткову картину стану клітин — на відміну від тепловізора, який показує тільки ті тріщини, що вже стали hot spots.

Як сучасні інвертори допомагають боротися з PID

Тут є хороша новина. Функція anti-PID або PID recovery вже вбудована в інвертори провідних виробників — Huawei SUN2000, Sungrow SG-RS, Fronius GEN24.

Принцип роботи: вночі, коли панелі не виробляють струму, інвертор подає невелику зворотну напругу на ланцюжок. Це змушує іони натрію рухатися у зворотньому напрямку — назад із кремнієвого шару до поверхні скла. За даними польових досліджень Fraunhofer ISE 2025 року, правильно налаштована PID-recovery функція відновлює до 95% втраченої потужності, якщо деградація ще не стала незворотною.

Huawei SUN2000 серії M2 та M3 також мають вбудований I-V curve scan — тест, який будує характеристику струм-напруга кожного ланцюжка і автоматично порівнює з еталоном. Якщо крива “провалилась” у певній ділянці — програма сигналізує про можливий PID, hot spot або обрив байпасного діода. Раніше для цього потрібен був окремий прилад — IV-трейсер вартістю кілька тисяч євро.

Важлива деталь: anti-PID не замінює якісні панелі. Якщо модуль виготовлений з EVA-плівкою, яка не відповідає стандарту IEC 62804-1 (тест на PID-стійкість), ніякий інвертор не закриє цю прогалину. Тому відповідь на питання “які сонячні панелі кращі” частково звучить так: ті, що пройшли тест IEC 62804 і мають сертифікат PID-resistance. Ця інформація є в технічній документації кожного виробника.

Сервіс сонячних батарей: що і коли перевіряти

Немає сенсу обговорювати діагностику без практичного плану. Ось мінімальний набір для системи, яка повинна відпрацювати 25 років:

Щорічно: тепловізійна зйомка всіх панелей при повному сонячному навантаженні, перевірка I-V характеристик по ланцюжках через інвертор або зовнішній IV-трейсер, огляд механічних кріплень і кабельних з’єднань.

Раз на 3–5 років: EL-зйомка панелей (якщо є підозра на мікротріщини або система встановлена в зоні підвищеного ризику — промислові вібрації, регулярний град), перевірка стану заземлення та ізоляції.

Після будь-яких механічних подій (сильний град, монтажні роботи на даху поряд): негайна тепловізійна перевірка. Краще знайти тріщину одразу, ніж через три роки — коли вона стала джерелом постійних втрат.

Якщо система старша за 5 років і ніколи не проходила тепловізійну діагностику — це не нормально. Це просто ще не помітили. Деградація накопичується тихо, і момент, коли різниця між “як було” і “як є” стає відчутною фінансово, зазвичай приходить несподівано.

Підсумок: що реально захищає вашу інвестицію

PID, hot spots і мікротріщини — це не страшилки, а конкретні механізми, які знижують повернення на інвестиції. Вони виявляються, якщо знати де і як шукати.

Правильний вибір панелей із сертифікатом PID-resistance, інвертор з вбудованою функцією anti-PID recovery, щорічна тепловізійна інспекція — цього достатньо, щоб система відпрацювала заявлені 25–30 років без неприємних сюрпризів.
