Конектори MC4 та Кабель Для Сонячних Панелей

Сонячний кабель та якісні конектори є основою надійної фотоелектричної системи. У цій статті розглянемо все, що потрібно знати про MC4 – найпопулярніший конектор для сонячних панелей, особливості монтажу та правильного підключення сонячних кабелів. Для професійного встановлення сонячних систем важливо використовувати якісні компоненти – саме такі пропонує Solar Invest Group, надійний партнер у галузі сонячної енергетики. Детальніше про різні типи кабелів AC / DC ви можете дізнатися на нашому сайті.

Що таке конектор MC4?

Розглянемо базові характеристики конекторів MC4, їх призначення в фотоелектричних системах та причини популярності. Дізнайтеся, чому саме ці конектори стали галузевим стандартом для підключення сонячних панелей, які технічні параметри вони забезпечують та як правильно використовувати MC4 для створення надійної та безпечної сонячної електростанції.

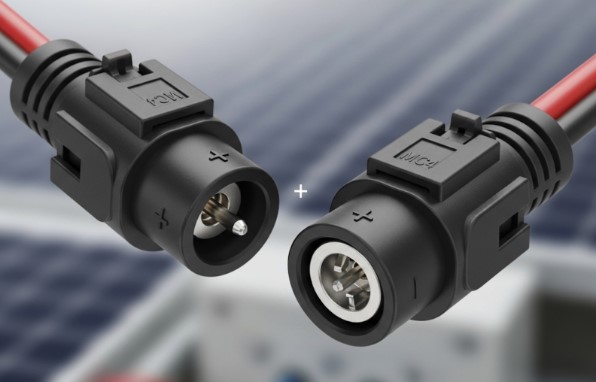

Визначення та роль MC4 у сонячних системах

Конектор МС4 (Multi-Contact 4) – це спеціалізований електричний роз’єм, розроблений для підключення панелей між собою та до інвертора. Ці конектори забезпечують безпечне з’єднання при високих значеннях напруги та струму, які характерні для сонячних панелей. МС 4 витримує номінальну напругу 600-1500 В та струм до 30-50 А залежно від моделей. Завдяки своїй конструкції, конектори мс4 гарантують надійне та довговічне з’єднання навіть у складних умовах навколишнього середовища.

Чому MC4 є стандартом для сонячних кабелів

Більшість сонячних виробників обирають саме цей разъем для солнечных панелей через його універсальність та надійність. Конектори MC4 стали галузевим стандартом завдяки простоті встановлення та високому рівню безпеки. Вони забезпечують стійке з’єднання, яке витримує механічні навантаження та температурні коливання. Правильний вибір конекторів мінімізує втрати електроенергії та підвищує загальну ефективність вашої сонячної системи.

Переваги та принцип роботи MC4

Детальний огляд технічних переваг конекторів MC4 та особливостей їх функціонування. Розберемо ключові характеристики безпеки, водонепроникності та універсальної сумісності. Ви дізнаєтеся, як конструкція MC4 забезпечує довговічність з’єднань, захист від несприятливих погодних умов та чому ці конектори підходять для більшості сучасних сонячних систем.

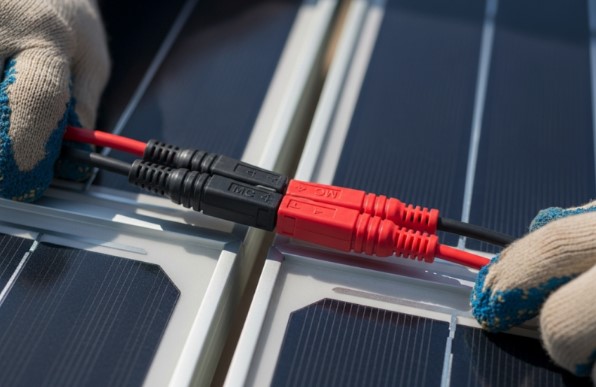

Безпечність та надійність з’єднання

Сонячний кабель з конекторами MC4 забезпечує максимальний захист від ураження електричним струмом завдяки спеціальній конструкції. Система блокування запобігає випадковому роз’єднанню під навантаженням, що критично важливо при роботі з високою напругою. Конектор для сонячних панелей MC4 має подвійну ізоляцію та спеціальні захисні елементи. При правильному монтажі ці конектори витримують екстремальні температури від -40°C до +90°C. Надійне кріплення забезпечується спеціальним механізмом фіксації, який вимагає застосування спеціального інструменту для роз’єднання.

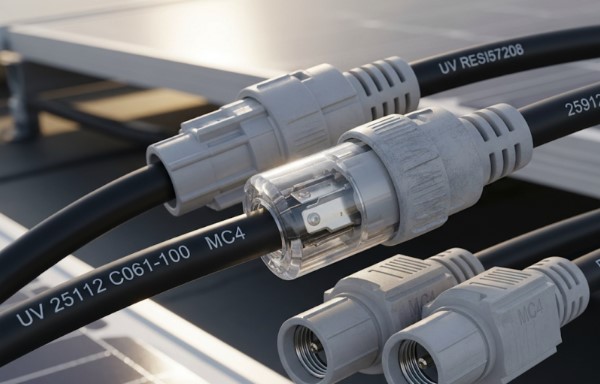

Водонепроникність та простота встановлення

МС 4 конектори мають ступінь захисту IP67, що гарантує повну водонепроникність з’єднання між сонячними панелями. Ущільнювальні кільця всередині корпусу створюють герметичне з’єднання, яке захищає контакти від вологи та пилу. Встановлення сонячних кабелів з такими конекторами не потребує спеціальних навичок – достатньо мати базовий набір інструментів. Процес монтажу займає лише кілька хвилин на одне з’єднання. Важливо враховувати, що для довговічної експлуатації необхідно дотримуватися всіх рекомендацій виробника.

Сумісність з більшістю сонячних батарей

Підключення сонячних панелей стало простішим завдяки стандартизації конекторів MC4 у галузі. Практично всі сучасні панелі та інвертори оснащені сумісними роз’ємами, що полегшує підключення та розширення системи. Кабелі для сонячних панелей з MC4 доступні в різних довжинах та перерізах. Це дозволяє оптимізувати конфігурації системи під конкретні потреби. При виборі компонентів рекомендується перевірити сумісність з вашим обладнанням. Варто зазначити, що MC4 конектори також сумісні з оптимізаторами для сонячних панелей, які дозволяють максимізувати вироблення енергії кожною окремою панеллю в системі.

Як вибрати сонячний кабель та конектори MC4

Практичні рекомендації щодо правильного підбору кабелів та конекторів для вашої сонячної системи. Розглянемо основні технічні параметри, типові помилки при виборі та порівняння MC4 з альтернативними роз’ємами. Інформація допоможе оптимально підібрати компоненти з урахуванням потужності системи, відстаней між елементами та умов експлуатації.

Основні параметри: переріз (AWG), довжина, ізоляція

Кабелі повинні відповідати потужності вашої сонячної енергетичної системи та відстані між компонентами. Для правильного підбору враховуйте максимальний струм системи та довжину кабельних трас. Стандартні перерізи 4 мм² та 6 мм² підходять для великих установок з високою потужністю. Ізоляція повинна витримувати ультрафіолетове випромінювання та екстремальні температури. Мідні жили забезпечують мінімальний опір та довговічність з’єднань.

Як уникнути поширених помилок при виборі

Неправильний вибір перерізу кабелю може призвести до зниження продуктивності вашої сонячної системи через втрати напруги. Занадто тонкі кабелі створюють ризик перегріву та пошкодження ізоляції при високих струмах. Важливо підключати сонячні панелі кабелями, які відповідають номінальним параметрам напруги та струму системи. Електричний кабель повинен мати достатній запас міцності для безпечної експлуатації. Рекомендується консультуватися з фахівцями Solar Invest Group для оптимального вибору.

MC4 проти інших роз’ємів для сонячних панелей

Разъем для солнечных панелей MC4 має переваги перед застарілими типами з’єднань завдяки кращій герметизації. На відміну від гвинтових клем, MC4 забезпечує швидке та безпечне підключення без ризику послаблення контакту. Конектор МС4 витримує більші струми порівняно з MC3 та має покращену конструкцію замка. Сонячні кабелі з MC4 сумісні з обладнанням різних виробників. Наявні адаптери дозволяють з’єднувати MC4 з іншими типами конекторів при необхідності.

Встановлення конекторів MC4: покрокова інструкція

Детальне керівництво з монтажу конекторів MC4 власними руками. Ознайомтеся з необхідними інструментами, технікою правильного обжиму та методами перевірки якості з’єднань. Покрокові інструкції допоможуть уникнути типових помилок при встановленні та забезпечити герметичність і надійність електричних з’єднань у вашій сонячній системі.

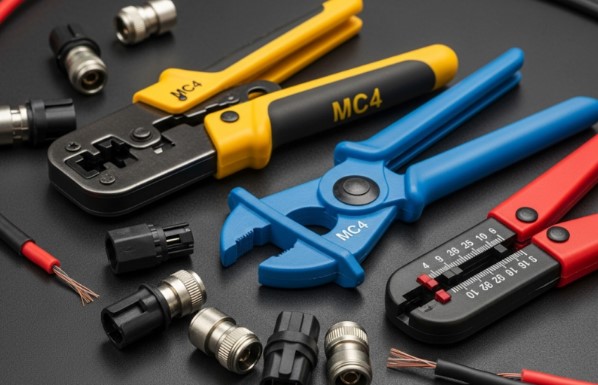

Необхідні інструменти

Для монтажу конекторів мс4 потрібен спеціальний набір інструментів: кримпер, стрипер та ключі для MC4. Професійний кримпер забезпечує якісне обтиснення контактів без пошкодження жил кабелю. Стрипер дозволяє акуратно зняти ізоляцію на потрібну довжину без пошкодження мідних проводів. Ключі для MC4 необхідні для надійної фіксації та роз’єднання конекторів. Додатково знадобляться кусачки та мультиметр для перевірки з’єднань.

Як правильно обжимати конектор MC4

Підключення сонячних кабелів до конекторів вимагає точного дотримання технології для забезпечення надійного контакту. Спочатку необхідно зняти 8-10 мм ізоляції з кінця кабелю, не пошкоджуючи жили. Металевий контакт надягається на оголену частину та обтискається кримпером з зусиллям, достатнім для надійної фіксації. Після обтиснення контакт вставляється в корпус конектора до характерного клацання. Гумове ущільнення повинно щільно облягати кабель для забезпечення герметичності.

Перевірка герметичності з’єднання

Після встановлення важливо перевірити якість з’єднання між сонячними панелями та іншими компонентами системи. Візуальний огляд допоможе виявити неправильне позиціонування ущільнювальних кілець або неповне защіпнення конектора. Електричний тест мультиметром підтвердить цілісність ланцюга та відсутність підвищеного опору в місцях з’єднань. Механічна перевірка полягає в легкому потягуванні за кабель – правильно встановлений конектор не повинен роз’єднуватися. При виявленні проблем необхідно переробити з’єднання для уникнення проблем в експлуатації.

Додаткові аксесуари та догляд

Огляд корисних аксесуарів для розширення функціональності системи та рекомендації з обслуговування. Дізнайтеся про типи подовжувачів, розгалужувачів для створення складних конфігурацій підключення панелей. Розглянемо правила регулярного догляду за конекторами MC4, що забезпечить максимальний термін служби та підтримку оптимальної продуктивності сонячної електростанції.

Подовжувачі та розгалужувальні конектори

Кабелі для сонячних панелей можуть потребувати подовження при великих відстанях до інвертора або контролера заряду. Y-розгалужувачі дозволяють паралельне підключення панелей для збільшення струму системи. T-конектори використовуються для створення складних конфігурацій при послідовно-паралельному з’єднанні. Подовжувачі повинні мати той самий переріз, що й основні кабелі, щоб уникнути втрат. При використанні додаткових аксесуарів важливо не перевищувати максимальний струм конекторів.

Обслуговування MC4 з’єднань

Регулярна перевірка стану конекторів подовжує термін служби вашої сонячної енергетичної системи та підтримує її продуктивність. Візуальний огляд раз на квартал допоможе виявити ознаки корозії, механічних пошкоджень або послаблення з’єднань. Очищення контактів від забруднень проводиться спеціальними засобами без використання абразивних матеріалів. При виявленні пошкоджень ущільнювачів або корпусу конектор підлягає негайній заміні. Правильне обслуговування гарантує безпеку та надійність системи протягом усього терміну експлуатації.

Solar Invest Group: ваш партнер у сонячній енергетиці

Познайомтеся з професійними рішеннями від Solar Invest Group для реалізації проектів сонячної енергетики. Компанія пропонує широкий асортимент якісних конекторів MC4, кабелів та комплектуючих від перевірених виробників. Дізнайтеся про переваги співпраці, гарантії якості та комплексний підхід до створення ефективних сонячних електростанцій будь-якої складності.

Чому варто обрати Solar Invest Group

Solar Invest Group пропонує повний спектр рішень для використання сонячної енергії – від проектування до встановлення систем. Компанія працює лише з перевіреними виробниками, що гарантує високу якість конекторів МС4 та сонячних кабелів. Фахівці допоможуть підібрати оптимальну конфігурацію системи з урахуванням ваших потреб та бюджету. Широкий асортимент включає всі необхідні компоненти – від панелей до інверторів та систем кріплення. Професійний монтаж забезпечує максимальну ефективність та довговічність обладнання.

Якість продукції та професійний сервіс

Усі кабелі та конектори проходять ретельну перевірку якості перед постачанням клієнтам Solar Invest Group. Сертифіковані електричні кабелі відповідають міжнародним стандартам безпеки для сонячних систем. Технічна підтримка доступна на всіх етапах – від консультації до післяпродажного обслуговування. Гарантійні зобов’язання підтверджують впевненість компанії в якості продукції. Індивідуальний підхід дозволяє знайти оптимальне рішення для кожного проекту.

Часті питання (FAQ)

Відповіді на найпоширеніші запитання про конектори MC4 та сонячні кабелі. Розглянемо питання водонепроникності, сумісності кабелів, терміну експлуатації, розрахунку довжини та дій при пошкодженнях. Практична інформація допоможе правильно експлуатувати обладнання, вчасно виявляти проблеми та підтримувати систему в оптимальному стані протягом усього терміну служби.

Чи є конектори MC4 водонепроникними?

Так, конектори мс4 мають ступінь захисту IP67, що означає повну пилонепроникність та захист від води. З’єднання витримує короткочасне занурення у воду на глибину до 1 метра. Герметичність забезпечується спеціальними ущільнювальними кільцями всередині корпусу. Однак для надійної роботи важливо правильно встановити конектор згідно з інструкцією. При монтажу на сонячних панелях додатковий захист зазвичай не потрібен.

Який сонячний кабель підходить для MC4?

Для конекторів MC4 рекомендується використовувати спеціальний сонячний кабель з подвійною ізоляцією та УФ-стійкістю. Стандартні перерізи – від 2,5 до 10 мм² залежно від потужності системи та довжини трас. Кабель відповідає стандарту EN 50618 або TÜV 2Pfg 1169 для фотоелектричних систем. Важливо, щоб зовнішній діаметр кабелю відповідав розміру ущільнювача в конекторі. Мідні луджені жили забезпечують кращу стійкість до корозії.

Який термін служби конекторів МС4?

При правильній установці та експлуатації конектори MC4 служать 25-30 років, що відповідає терміну служби сонячних панелей. Якісні конектори витримують понад 500 циклів з’єднання-роз’єднання без втрати характеристик. Матеріали стійкі до УФ-випромінювання, озону та екстремальних температур. Регулярне обслуговування може подовжити термін експлуатації. Заміна рекомендується при видимих пошкодженнях або погіршенні контакту.

Як визначити необхідну довжину кабелю?

Для розрахунку довжини враховуйте відстань між панелями, шлях прокладки до інвертора та необхідний запас. Додайте 10-15% до виміряної довжини для компенсації провисання та температурного розширення. При підключенні панелей у ряд сумуйте всі відстані між ними. Враховуйте втрати напруги – для довгих трас може знадобитися кабель більшого перерізу. Консультанти Solar Invest Group допоможуть точно розрахувати необхідну кількість кабелю.

Що робити при пошкодженні конектора?

При виявленні пошкодження негайно відключіть сонячну батарею від системи для уникнення ураження електричним струмом. Пошкоджений конектор не підлягає ремонту – його необхідно повністю замінити новим. Перевірте стан кабелю в місці з’єднання на наявність окислення або механічних пошкоджень. При необхідності обріжте пошкоджену ділянку та встановіть новий конектор. Після заміни обов’язково перевірте опір з’єднання та герметичність.

Основні переваги MC4 та поради щодо вибору

Конектори MC4 залишаються оптимальним вибором для підключення сонячних систем завдяки поєднанню надійності, безпеки та простоти монтажу. Правильний підбір сонячних кабелів та якісних конекторів забезпечує ефективність вашої сонячної енергетичної системи на десятиліття. Інвестиція в сертифіковані компоненти від Solar Invest Group гарантує безпечну та надійну роботу обладнання.

При виборі конекторів для сонячних панелей важливо враховувати параметри напруги та струму вашої системи, умови експлуатації та вимоги до довговічності. Не економте на якості з’єднань – це критичний елемент, від якого залежить продуктивність та безпека всієї установки. Професійний монтаж та регулярне обслуговування подовжують термін служби та підтримують максимальну ефективність системи протягом усього періоду експлуатації.
