Сонячна панель Jinko JKM615N-66HL4M-V N-type 615Вт

Що означає маркування 66HL4M-V у лінійці Tiger Neo?

Це панель з 66 осередками типу N-type TOPCon, “M” вказує на збільшений розмір пластини, а “-V” підтверджує сертифікацію для високовольтних систем 1500В.

Чи стійка ця модель до екстремальних температур?

Так, температурний коефіцієнт потужності складає рекордні -0.29%/°C, що дозволяє панелі демонструвати вищу генерацію в літні місяці порівняно з P-type аналогами.

Яка особливість технології Super Multi Busbar (SMBB) від Jinko?

Вона використовує круглі провідники, які краще відбивають світло назад на осередок, що збільшує поглинання енергії та робить модуль візуально більш однорідним.

Скільки сонячних панелей можна підключити до інвертора?

Для початку треба розрахувати  максимально допустиму кількість послідовно з’єднаних сонячних панелей в одному ланцюгу (String). Згідно з европейскими стандартами для розрахунку кількості панелей, які ми можемо підключити в один ланцюжок пропонується формула:

Nstr ≤ Vdc max / (Voc x [1 + (t – 25) x Kv])

Vdc max – максимальна напруга DC на яку розрахований інвертор (В);

Voc – напруга холостого ходу сонячних панелей при умовах STC (В);

t – мінімально очікувана температура (°C) [оскільки сонячні панелі взимку нагріваються під дією Сонця, то для України оптимальним буде – 25°C];

Kv – температурний коефіцієнт напруги холостого ходу сонячних панелей;

Nstr – кількість сонячних панелей в ланцюзі, округлена до меншого значення.

На другому етапі треба визначити скільки взагалі сонячних панелей можна підключити до обраної моделі інвертора. Для цього треба поділити максимальну потужність сонячного поля (Max. PV Input Power) на номінальну потужність сонячної панелі (Power) і округлити результат до найменшого цілого числа:

Ninv = Max. PV Input Power / Power

На третьому етапі, коли ми отримали максимальну кількість панелей в ланцюзі (Nstr) та максимальну кількість яку взагалі можна підключити до інвертора (Ninv), можемо визначити кількість ланцюгів:

N = Ninv / Nstr

Отриманий результат округлюємо до найменшого цілого числа.

Сумісність сонячних панелей і інверторів

Варто зазначити, що не весь асортимент сонячних панелей можна підключити до будь якого інвертора. Такі значення інвертора, як робочий струм (Max. Input Current) та струм короткого замикання (Short-circuit Current) повинні перевищувати відповідні показники сонячних панелей. Інакше, якщо не дотриматись цього правила у інвертора буде спрацьовувати механізм захисту. Дуже часто у одного Трекера відстеження точки максимальної потужності (MPPT) інвертора є декілька входів (PV) для підключення ланцюжків сонячних панелей (String) і в паспорті значення струмів зазнечені для трекера в цілому. При цьому робочий струм та струм короткого замикання сонячної панелі можуть бути меньше відповідних значень Трекера відстеження точки максимальної потужності. Але сумарні струми всіх ланцюжків може при цьому перевищувати допустимі струми Трекера. Тому до кожного Трекера треба підключити таку кількість ланцюжків, щоб їх сумарні струми не перевищували відповідні у Трекера.

Як оптимально розташувати сонячні панелі?

Для забезпечення максимальної ефективності, сонячні панелі треба розташувати під певним кутом для Сонця. Існує 2 основні схеми розташування:

1. Орієнтація на південь. На території України оптимальним кутом нахилу по відношенню до горизонту являється 30° при орієнтації строго на південь. Це дає максимальну середньорічний видобуток електроенергії. У випадку більш щільного розташування рядів панелей на пласкому даху є сенс зменшити кут до 10°…20° для того, щоб уникнути падіння тіні на поверхню сонячної панелі від сусіднього ряду.
2. Орієнтація на схід-захід. Для більш рівномірного видобутку електроенергії протягом доби використовують Λ-подібне розташування сонячних панелей, орієнтоване поверхнями на схід та захід під кутом 15° до горизонту. Дане розташування дозволяє збільшити кількість панелей на 40%, але середньорічний видобуток зменшиться на 15%. Проте перевагою буде те, що видобуток розпочнеться набагато раніше і завершиться значно пізніше, ніж при орієнтації на південь. При цьому в середині дня видобуток не досягатиме максимального значення. Це може бути корисним при використанні мережевого інвертора на виробництві, що працює за 2-змінним графіком, або у житловому будинку, де споживання в основному відбувається вранці та ввечері, а в середині дня споживання мінімальне.

Яка реальна ефективність панелі в польових умовах?

Jinko JKM615N-66HL4M-V N-type демонструє ефективність 22,77% в стандартних тестових умовах, а завдяки N-type технології зберігає високі показники навіть при підвищених температурах та слабкому освітленні.

Чи підходить для великомасштабних комерційних проектів?

Так, потужність 615 Вт та габарити 2382×1134 мм роблять модель ідеальною для сонячних парків та промислових установок, де потрібна максимальна віддача з кожного квадратного метра.

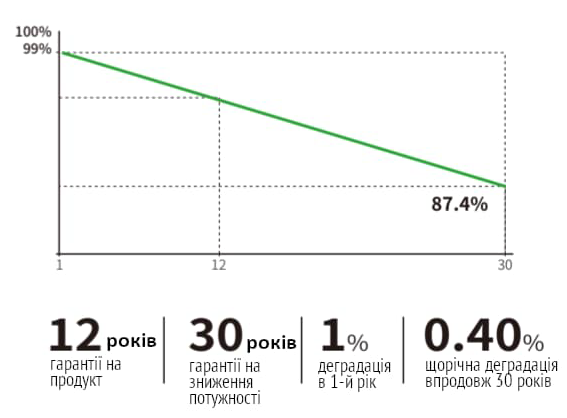

Яка стійкість до деградації протягом терміну служби?

 N-type технологія практично виключає світлоіндуковану деградацію (LID), забезпечуючи стабільну продуктивність протягом усього терміну експлуатації з мінімальною втратою потужності.

Чи витримує панель складні погодні умови?

Jinko JKM615N-66HL4M-V пройшла сувори випробування та здатна витримувати екстремальні снігові та вітрові навантаження, що підтверджено міжнародними сертифікаціями.

В чому основні переваги N-type технології?

N-type елементи забезпечують відсутність LID деградації, покращену роботу при високих температурах, підвищену ефективність при слабкому освітленні та значно більшу довговічність порівняно з P-type.
