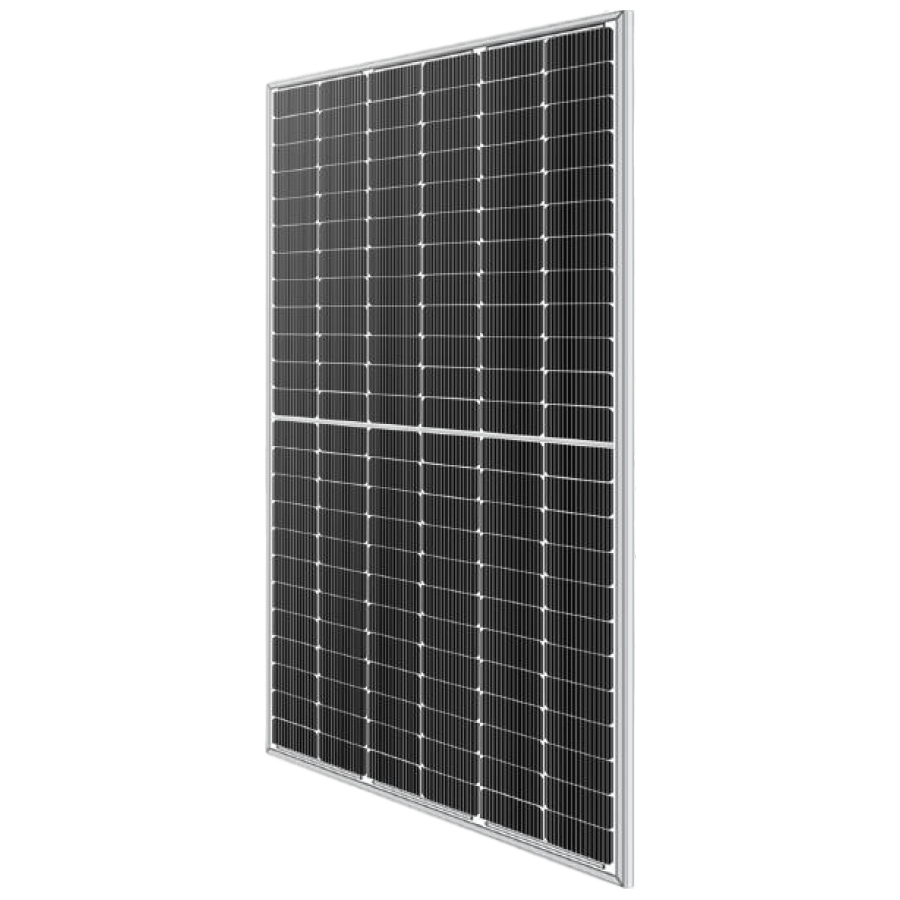

Сонячна панель Leapton LP182*199-M-66-NH-580W N-type 580Вт

Скільки сонячних панелей можна підключити до інвертора?

Для початку треба розрахувати  максимально допустиму кількість послідовно з’єднаних сонячних панелей в одному ланцюгу (String). Згідно з европейскими стандартами для розрахунку кількості панелей, які ми можемо підключити в один ланцюжок пропонується формула:

Nstr ≤ Vdc max / (Voc x [1 + (t – 25) x Kv])

Vdc max – максимальна напруга DC на яку розрахований інвертор (В);

Voc – напруга холостого ходу сонячних панелей при умовах STC (В);

t – мінімально очікувана температура (°C) [оскільки сонячні панелі взимку нагріваються під дією Сонця, то для України оптимальним буде – 25°C];

Kv – температурний коефіцієнт напруги холостого ходу сонячних панелей;

Nstr – кількість сонячних панелей в ланцюзі, округлена до меншого значення.

На другому етапі треба визначити скільки взагалі сонячних панелей можна підключити до обраної моделі інвертора. Для цього треба поділити максимальну потужність сонячного поля (Max. PV Input Power) на номінальну потужність сонячної панелі (Power) і округлити результат до найменшого цілого числа:

Ninv = Max. PV Input Power / Power

На третьому етапі, коли ми отримали максимальну кількість панелей в ланцюзі (Nstr) та максимальну кількість яку взагалі можна підключити до інвертора (Ninv), можемо визначити кількість ланцюгів:

N = Ninv / Nstr

Отриманий результат округлюємо до найменшого цілого числа.

Сумісність сонячних панелей і інверторів

Варто зазначити, що не весь асортимент сонячних панелей можна підключити до будь якого інвертора. Такі значення інвертора, як робочий струм (Max. Input Current) та струм короткого замикання (Short-circuit Current) повинні перевищувати відповідні показники сонячних панелей. Інакше, якщо не дотриматись цього правила у інвертора буде спрацьовувати механізм захисту. Дуже часто у одного Трекера відстеження точки максимальної потужності (MPPT) інвертора є декілька входів (PV) для підключення ланцюжків сонячних панелей (String) і в паспорті значення струмів зазнечені для трекера в цілому. При цьому робочий струм та струм короткого замикання сонячної панелі можуть бути меньше відповідних значень Трекера відстеження точки максимальної потужності. Але сумарні струми всіх ланцюжків може при цьому перевищувати допустимі струми Трекера. Тому до кожного Трекера треба підключити таку кількість ланцюжків, щоб їх сумарні струми не перевищували відповідні у Трекера.

Як оптимально розташувати сонячні панелі?

Для забезпечення максимальної ефективності, сонячні панелі треба розташувати під певним кутом для Сонця. Існує 2 основні схеми розташування:

1. Орієнтація на південь. На території України оптимальним кутом нахилу по відношенню до горизонту являється 30° при орієнтації строго на південь. Це дає максимальну середньорічний видобуток електроенергії. У випадку більш щільного розташування рядів панелей на пласкому даху є сенс зменшити кут до 10°…20° для того, щоб уникнути падіння тіні на поверхню сонячної панелі від сусіднього ряду.
2. Орієнтація на схід-захід. Для більш рівномірного видобутку електроенергії протягом доби використовують Λ-подібне розташування сонячних панелей, орієнтоване поверхнями на схід та захід під кутом 15° до горизонту. Дане розташування дозволяє збільшити кількість панелей на 40%, але середньорічний видобуток зменшиться на 15%. Проте перевагою буде те, що видобуток розпочнеться набагато раніше і завершиться значно пізніше, ніж при орієнтації на південь. При цьому в середині дня видобуток не досягатиме максимального значення. Це може бути корисним при використанні мережевого інвертора на виробництві, що працює за 2-змінним графіком, або у житловому будинку, де споживання в основному відбувається вранці та ввечері, а в середині дня споживання мінімальне.

Чому тут 66 комірок (cell), а не стандартні 72?

Це проміжний формат, який дозволяє отримати високу потужність при меншій довжині панелі, що полегшує монтаж на складних дахах.

Який температурний коефіцієнт у цієї моделі?

N-type комірки мають низький коефіцієнт (близько -0.30%/°C), що дозволяє панелі виробляти більше енергії в спекотні літні дні порівняно зі стандартними модулями.

Чи сертифікована вона для використання в Україні?

Так, продукція Leapton має всі необхідні міжнародні та українські сертифікати відповідності для підключення до “Зеленого тарифу” або роботи для власного споживання.
