Модуль розширення Huawei SmartModule1000A
- Опис
- Характеристики
- Відео огляд
- Доставка та пакування
- Запитання
-
Настінне
Кріплення
-
1 Вт
Споживання
-
1 кг
Вага
-
-40 ℃ ~ +60 ℃
Робочий діапазон температур

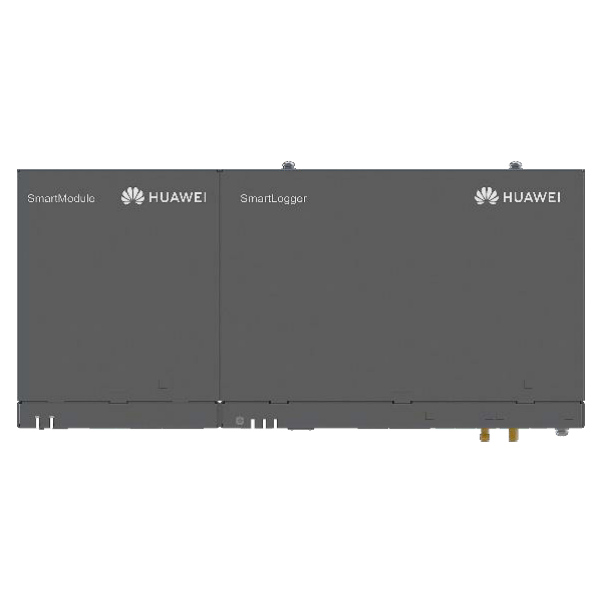

Huawei SmartModule1000A є спеціалізованим модулем розширення для системи моніторингу SmartLogger3000B, розробленим для масштабування комунікаційних можливостей сонячних електростанцій промислового та комерційного сегменту. Рішення від компанії Solar Invest Group включають найсучасніші компоненти моніторингу та управління для максимальної ефективності фотоелектричних систем. SmartModule1000A суттєво розширює інтерфейсну базу SmartLogger3000B, збільшуючи кількість портів RS485 з 3 до 6, LAN-портів з 1 до 3, цифрових входів з 4 до 8 та аналогових входів з 4 до 7, що дозволяє підключати значно більше периферійних пристроїв в рамках однієї системи моніторингу.
Основні переваги Huawei SmartModule1000A
Huawei SmartModule1000A забезпечує підвищену надійність завдяки вбудованому модулю грозозахисту, що є критично важливим для захисту обладнання сонячних електростанцій від атмосферних перенапруг. Модуль додає підтримку 2 каналів PT100/PT1000 для точного вимірювання температури, що відсутнє у базовій конфігурації SmartLogger3000B. Solar Invest Group рекомендує SmartModule1000A для великих комерційних та промислових об’єктів, де необхідне підключення великої кількості інверторів та допоміжного обладнання через розширену кількість комунікаційних портів.

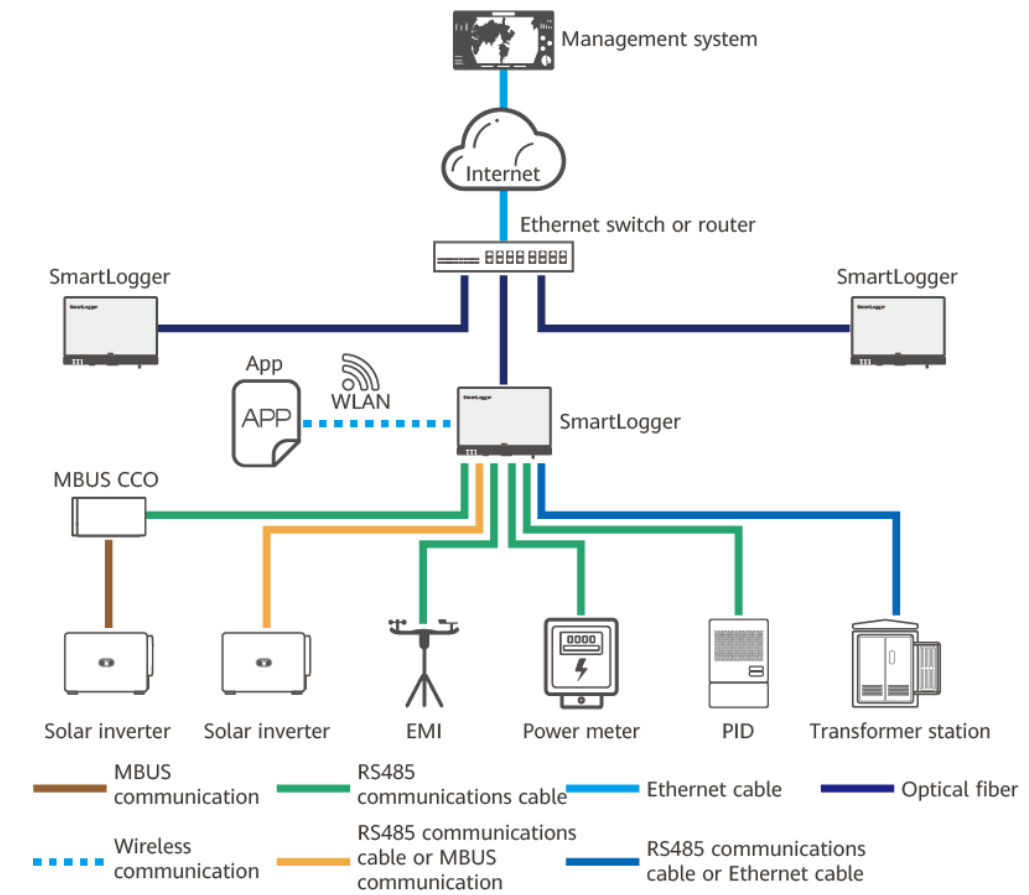

Система підтримує до 200 керованих пристроїв та до 150 інверторів з можливістю одночасного використання протоколів Modbus-TCP, IEC 60870-5-104 через Ethernet та Modbus-RTU, IEC 60870-5-103, DL/T645 через RS485. Шість портів RS485 із підтримкою швидкостей від 1200 до 115200 бод забезпечують гнучке підключення лічильників, метеостанцій, трекерів та іншого периферійного обладнання. Три LAN-порти зі швидкістю 10/100/1000 Мбіт/с разом із двома оптичними SFP-портами 100/1000 Мбіт/с гарантують надійну мережеву інфраструктуру з резервуванням каналів зв’язку.
Технічні характеристики Huawei SmartModule1000A
Huawei SmartModule1000A у складі SmartLogger3000B має габарити 350×160×44 мм без монтажних вушок при вазі 3 кг та ступінь захисту IP20. Система працює в широкому температурному діапазоні від -40°C до +60°C при відносній вологості 5–95% без конденсації на висоті до 4000 метрів над рівнем моря. Типове енергоспоживання конфігурації зі SmartModule1000A складає 10 Вт при максимальному значенні 18 Вт. Живлення забезпечується через адаптер змінного струму 100–240 В (50/60 Гц) з виходом 12 В, 2 А або через джерело постійного струму 24 В, 0,8 А.
Модуль оснащений 5 світлодіодними індикаторами — RUN, ALM, 4G для SmartLogger3000B та RUN, ALM для SmartModule1000A — що забезпечує оперативний візуальний контроль стану обладнання. Підтримуються варіанти монтажу на стіну, DIN-рейку або настільне розміщення, що дає гнучкість при проектуванні шаф автоматики.
Додаткові переваги SmartModule1000A
Розширені можливості вводу-виводу з 8 цифровими входами, 2 цифровими виходами та 7 аналоговими входами дозволяють реалізувати комплексні сценарії управління електростанцією, включаючи моніторинг стану комутаційного обладнання, управління зовнішніми реле та збір даних з аналогових давачів. Активний цифровий вихід 12 В, 100 мА забезпечує пряме підключення реле та сенсорів без додаткових джерел живлення. Вбудований веб-інтерфейс та підтримка WLAN для введення в експлуатацію через мобільний додаток спрощують процес налаштування та обслуговування системи. Solar Invest Group надає повний комплекс послуг від проектування систем моніторингу сонячних електростанцій до введення в експлуатацію та подальшого технічного супроводу. SmartModule1000A ідеально підходить для модернізації існуючих систем на базі SmartLogger3000B, де виникла потреба у додаткових комунікаційних каналах, розширеному моніторингу температури та підвищеному захисті від грозових перенапруг.
Відео
ПАКУВАННЯ ОБЛАДНАННЯ
Уважно перевіряйте стан упаковки при отриманні облання! Клієнт несе відповідальність за прийом обладння в момент отримання від перевізника!
ФОТО ОРИГІНАЛЬНОЇ УПАКОВИ ЦЬОГО ОБЛАДНАННЯ:
У раз замовлення обладнання у кількості шо не комплектна оригінальній упаковці від заводу, ми виконуємо ручне пакування обладнання з урахування правил безпеки збереження цілісності товару.
ФОТО РУЧНОЇ УПАКОВИ ЦЬОГО ОБЛАННАННЯ:
ДОСТАВКА ОБЛАДНАННЯ
Компанія співпрацює виключно з перевіреними логістичними компаніями. Якщо ми виконуємо доставку обладнання, ми несемо відповідальність за якість доставленого обладання. Замовляйте нашу доставку через авторизованого інсталятора або у Вашого представника у Вашому регіоні. Це безпека товару та Ваш спокій.
Запитання про Huawei SmartModule1000A
Яку проблему вирішує SmartModule1000A?
Він розширює комунікаційні можливості реєстратора SmartLogger3000. Якщо вам потрібно підключити більше датчиків, лічильників або інверторів, ніж дозволяють стандартні порти реєстратора, цей модуль додає необхідну кількість роз’ємів RS485 та дискретних входів.
Як він інтегрується в існуючу систему Huawei?
Модуль монтується на DIN-рейку поруч зі SmartLogger та з’єднується з ним по внутрішній шині або кабелю. Реєстратор автоматично розпізнає модуль, і нові порти з’являються в інтерфейсі налаштування.
и можна використовувати його для керування стороннім обладнанням?
Так, завдяки наявності цифрових та аналогових входів/виходів, через цей модуль можна реалізувати прості сценарії автоматизації: наприклад, зчитування статусів захисних автоматів або подача сигналу на аварійне вимкнення станції.
