Щит резервного живлення

Питання не в тому, чи буде відключення. Питання — наскільки довго і що при цьому зупиниться у вас вдома чи на об’єкті. Щит резервного живлення — це та частина системи, яку найчастіше недооцінюють на етапі проєктування і найбільше згадують після першої аварії.

Що таке щит резервного живлення і навіщо він потрібен

Щит резервного живлення — це розподільний вузол, який автоматично або вручну перемикає критичне навантаження на резервне джерело: акумулятор, гібридний інвертор чи генератор. Без нього навіть найдорожчий інвертор Fox ESS або Huawei SUN2000 просто не знає, яких споживачів захищати в першу чергу.

Тут найчастіше і виникає проблема. Монтажники нерідко ставлять все навантаження на резерв — і акумулятор 10 кВт·год розряджається за три години замість восьми. Причина проста: електробойлер на 2 кВт і кондиціонер спорожнять будь-який накопичувач раніше, ніж закінчиться відключення. Щит дає можливість розділити групи — критичні (освітлення, роутер, холодильник, медтехніка) та некритичні — і живити лише те, що справді потрібно.

Як вибрати щит резервного живлення: на що дивитися в каталозі

Три параметри, з яких починають підбір: кількість груп, тип перемикання та сумісність з інвертором. Решта — деталі.

Кількість груп. Для квартири або невеликого офісу зазвичай достатньо 6–8 груп. Для приватного будинку з насосами, котлом і системою безпеки — від 12. Кожна група — окремий автоматичний вимикач і можливість вибірково включати чи вимикати споживачів без втручання в основну схему.

Тип перемикання. Ручний перехід — дешевше і простіше, але потребує фізичної присутності. Автоматичний ввід резерву (АВР) перемикається за 20–200 мс. Для серверного обладнання, медичних приладів і холодного замикання котла — тільки автомат, інакше перезавантаження обладнання неминуче.

Сумісність з інвертором. Якщо у вас гібридна система на базі Deye SUN-5K або FoxESS H1, щит повинен коректно взаємодіяти із схемою підключення інвертора — без петель заземлення і конфліктів нейтралі. Це не теоретична проблема: неправильно зібраний щит може спрацьовувати захист інвертора при кожному перемиканні.

Однофазний чи трифазний щит резервного живлення

Більшість приватних будинків і квартир — однофазне підключення, 230 В. Тут питання не стоїть. Але якщо на об’єкті є трифазний ввід і трифазне навантаження — насоси, промислові верстати, ліфти — потрібен трифазний щит і трифазний інвертор. Підключати трифазне обладнання через однофазний резерв можна тільки якщо воно має вбудований перетворювач, і то — з обмеженнями.

Змішані схеми, де резерв однофазний, а мережа трифазна, реалізовані на ринку — але вимагають окремого проєктування. Не варто робити це «на око».

Щит резервного живлення в складі гібридної СЕС

У повноцінній гібридній системі щит — частина ланцюга: сонячні панелі → інвертор → акумулятор → щит → споживачі. Якщо система зібрана правильно, при відключенні мережі перемикання відбувається непомітно для підключених пристроїв. Лампи не мигають. Роутер не перезавантажується.

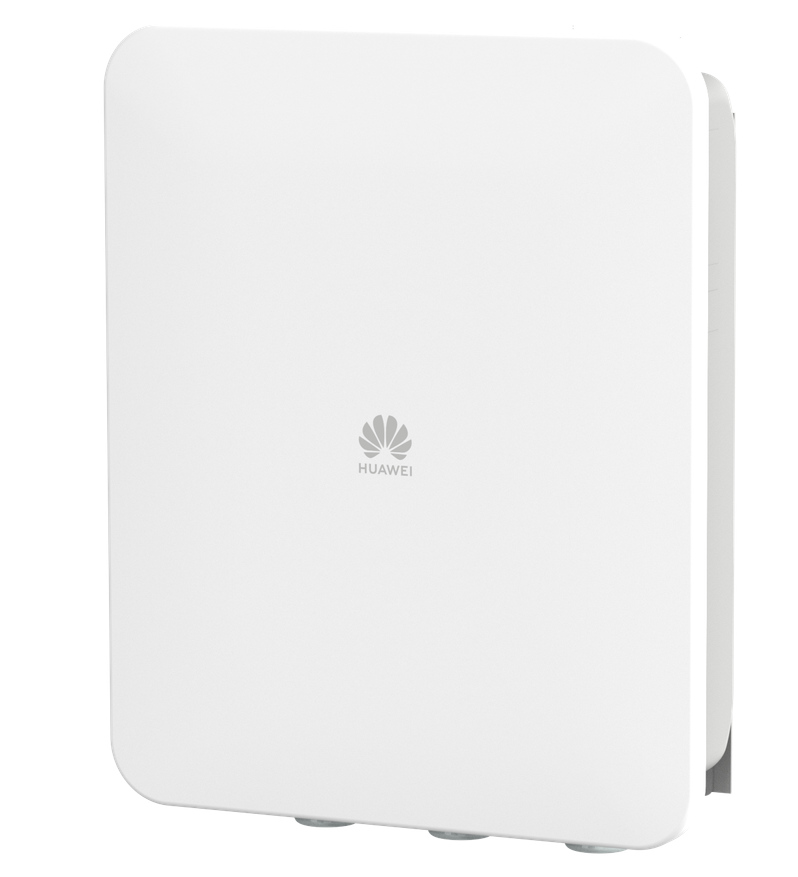

Для цього інвертор і щит мають бути сумісні за схемою підключення резервного виходу. Наприклад, у Huawei SUN2000 із SmartGuard резервний вихід EPS живить виділену групу споживачів — і саме під неї проєктується секція щита. Не вся квартира, а тільки те, що ви заздалегідь обрали як критичне навантаження.

Це рішення, яке варто обдумати до монтажу — не після.

Чому важливо купувати сертифіковане обладнання

Щит резервного живлення — це електротехнічний виріб, який підпадає під вимоги ДСТУ та стандарту IEC 61439. Обладнання без відповідної документації не пройде технічний нагляд при введенні в експлуатацію і може стати причиною відмови страхової компанії при страховому випадку.

Solar Invest Group працює виключно з офіційними виробниками і постачає обладнання з повним пакетом документації. Понад 700 авторизованих інсталяторів по Україні щодня монтують системи на нашому обладнанні — і жоден з них не хоче повертатися до клієнта через проблему, яку можна було уникнути ще на етапі підбору.

Часті запитання при виборі щита резервного живлення

Скільки груп мені потрібно? Рахуйте конкретні групи споживачів: кухня, освітлення кімнат, котел, насос, розетки в кабінеті. Краще взяти щит із запасом на 2–4 автомати — модернізувати систему завжди дешевше, ніж міняти щит повністю.

Чи можна встановити самостійно? Технічно — так, якщо є кваліфікація. Але підключення до мережі і введення в експлуатацію потребують відповідного дозволу і роботи ліцензованого електрика. Для систем із сонячними панелями та акумуляторами — обов’язково залучайте сертифікованого інсталятора: це умова гарантії на інвертор і накопичувач.

Яка ціна монтажу? Залежить від складності схеми, регіону і кількості груп. У середньому по Україні у 2026 році вартість монтажу щита резервного живлення з АВР для 8–12 груп — від 4 000 до 9 000 грн, без урахування матеріалів.

Якщо у вас є сумніви щодо вибору конфігурації — зв’яжіться з технічним відділом Solar Invest Group. Не для того, щоб продати більше. А щоб система працювала так, як ви очікуєте — особливо тоді, коли мережа зникне посеред ночі.
