Екрани для моніторингу енергосистем

Сонячна станція без нормального моніторингу — це як автомобіль без панелі приладів. Їде. Але ви не знаєте ні швидкості, ні рівня пального, ні температури двигуна. Поки щось не зупиниться.

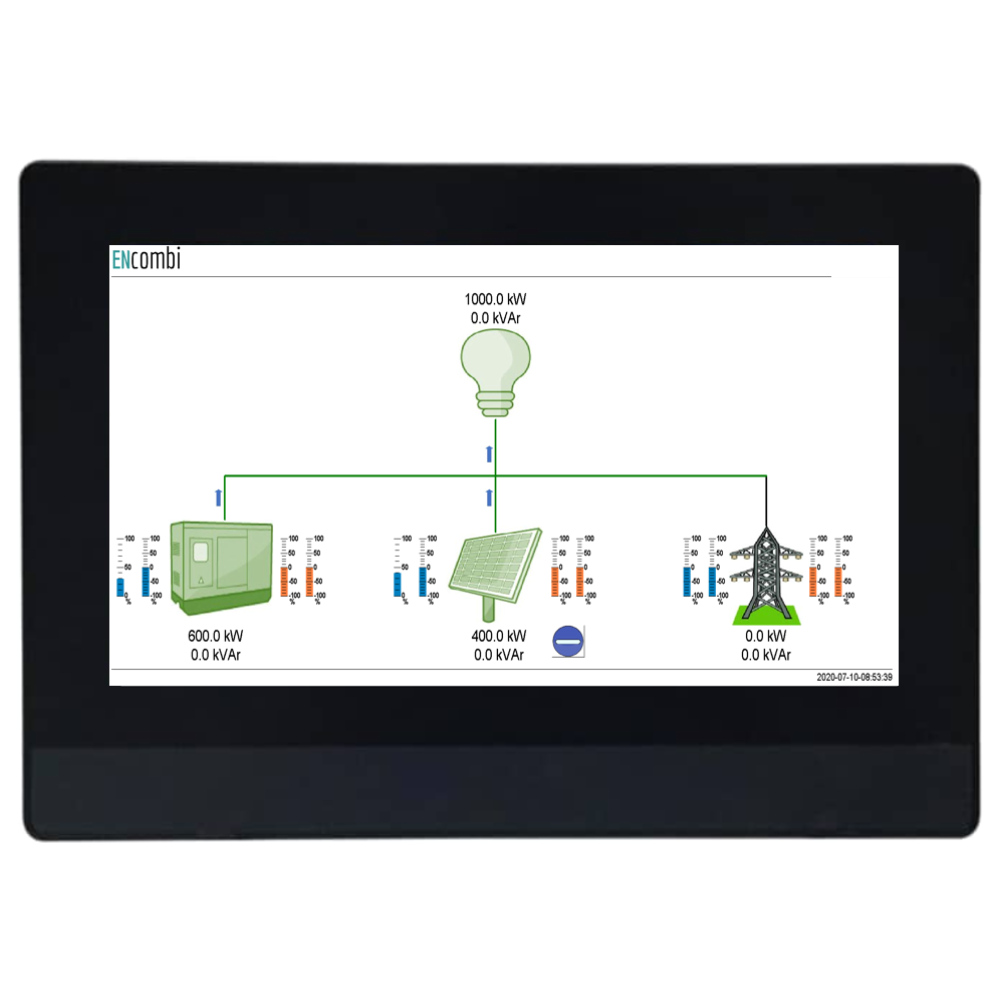

Саме тут і з’являється потреба в спеціалізованому екрані для моніторингу. Не просто застосунок на телефоні — а окремий пристрій із фізичним дисплеєм, який постійно показує стан системи: генерацію, споживання, заряд акумуляторів, баланс навантаження. В реальному часі, без залежності від того, чи підключений хтось до мобільного інтернету.

Для чого потрібен окремий екран для сонячних станцій

Типова помилка при проектуванні СЕС — покластися лише на хмарний моніторинг через застосунок. Це зручно, але є одна проблема: якщо інтернет зник або сервер лягає під час аварії — ви сліпі саме тоді, коли найбільше потрібно бачити, що відбувається.

Локальний екран для сонячних станцій вирішує це принципово інакше. Він підключений безпосередньо до інвертора або реєстратора даних по RS-485, Modbus RTU або Ethernet — і відображає поточний стан незалежно від з’єднання з хмарою. Huawei SmartLogger3000, наприклад, підтримує підключення до 80 інверторів одночасно та виводить дані на зовнішній дисплей із оновленням кожні 5 секунд.

Для об’єктів від 10 кВт і вище це вже не опція — це базова вимога грамотної інсталяції.

Що саме відображає екран для моніторингу

Залежить від конфігурації системи та обраного рішення. Але стандартний набір параметрів для гібридної СЕС виглядає так:

• Поточна генерація — потужність у кВт із сонячного масиву, оновлення в реальному часі.
• Стан акумуляторів — рівень заряду (SOC) у відсотках, напруга, струм заряду/розряду. Критично для LiFePO4-батарей: Fox ESS EP12 або Huawei LUNA2000 передають ці дані безпосередньо на дисплей без додаткових шлюзів.
• Баланс енергетичного потоку — скільки йде в мережу, скільки береться з неї, що споживає об’єкт прямо зараз.
• Добова та місячна статистика — виробіток, споживання, самозабезпечення у відсотках.
• Аварійні сигнали та попередження — коди помилок інверторів, відхилення від норми за температурою чи напругою.

Промислові системи — наприклад, на базі Kehua BCS або REPT BESS — додають ще рівень деталізації по окремих стрінгах, температурі секцій акумулятора, стан ізоляції. Там без гарного екрана для моніторингу просто не обслуговуватимеш об’єкт нормально.

Як вибрати правильне рішення: три сценарії

Практика показує — помилка в підборі виявляється не одразу. Через рік-два, коли потрібно розібратися з просадкою генерації або збоєм батареї, і виявляється, що дані просто не зберігалися з потрібною деталізацією.

Сценарій 1: Приватний будинок, 5–15 кВт. Тут достатньо вбудованого дисплея інвертора плюс хмарного застосунку. Huawei SUN2000 серії L1 або Fox ESS H1 G2 мають власні дисплеї та підтримують FusionSolar / FoxCloud відповідно. Окремий екран для сонячних станцій у цьому сегменті — бажаний, але не обов’язковий.

Сценарій 2: Комерційний об’єкт, 30–200 кВт. Ось де локальний екран для моніторингу стає необхідністю. Персонал має бачити стан системи без смартфона. Оптимальне рішення — Huawei SmartLogger3000A із підключеним 7- або 10-дюймовим сенсорним дисплеєм або Solis Data Logger S3-WIFI-ST із веб-інтерфейсом на локальному планшеті.

Сценарій 3: Промислова або критична інфраструктура. Тут потрібна повноцінна SCADA або спеціалізована HMI-панель із підтримкою протоколів IEC 61850 або DNP3. Такі рішення — окрема тема для проектування, і тут ми підбираємо конфігурацію індивідуально.

На що звертати увагу при виборі екрана

Кілька параметрів, які часто ігнорують при замовленні, а потім шкодують.

Протоколи зв’язку. Переконайтеся, що екран підтримує той самий протокол, що й ваш інвертор. Modbus RTU — найбільш поширений, але деякі бюджетні дисплеї підтримують лише RS-232 або мають обмеження по кількості пристроїв на шині. Для систем Deye — перевіряйте сумісність окремо, там є нюанси з різними поколіннями прошивки.

Локальне зберігання даних. Хмара — це зручно, але якщо потрібна архівна вибірка за конкретний день для сервісного аналізу, локальна SD-карта або внутрішня Flash-пам’ять на 90+ днів суттєво спрощують роботу. SmartLogger5000B від Huawei зберігає дані локально навіть без інтернету.

Захист для зовнішнього розміщення. Якщо екран монтується поруч із щитком у технічному приміщенні або на відкритому повітрі — мінімум IP54. Вологість і температурні перепади вбивають незахищену електроніку за один сезон.

Можливість розширення. Система зростатиме. Сьогодні 20 кВт — через рік 50. Переконайтеся, що обраний екран для моніторингу підтримує підключення додаткових інверторів або батарейних модулів без заміни всього рішення.

Solar Invest Group: підбір та постачання обладнання для моніторингу

У каталозі Solar Invest Group представлені реєстратори даних і рішення для моніторингу від Huawei, Solis, Deye, Fox ESS та інших брендів — тих самих виробників, чиї інвертори й акумулятори вже стоять на тисячах об’єктів по Україні та Європі.

Перевага роботи з офіційним дистриб’ютором — не просто в наявності товару. Це доступ до технічної документації, підтримка під час налаштування, і можливість отримати допомогу, коли щось іде не так після монтажу. Більшість питань по налаштуванню Modbus-адресів або конфігурації відображення вирішуються за одну онлайн-сесію з нашими технічними спеціалістами.

Якщо ви проектуєте систему з нуля або хочете додати нормальний екран для моніторингу до вже встановленої СЕС — зверніться до менеджера Solar Invest Group. Підберемо конкретне рішення під ваш інвертор, бюджет і вимоги до функціоналу.
