Модуль реле

Якщо ви будуєте або обслуговуєте сонячну систему, рано чи пізно постає питання автоматизації. Ввімкнути резервне навантаження при відключенні мережі, передати сигнал на генератор, зафіксувати аварійний стан — усе це вирішує модуль реле. Не контролер, не інвертор, а саме реле-модуль як виконавчий елемент між командою та дією.

Але тут є нюанс, який часто ігнорують. Реле — це не «просто контакт». Неправильно підібраний модуль під навантаження або протокол інвертора — і система або не спрацює в потрібний момент, або вийде з ладу за пів року. Тому нижче — конкретно про вибір, а не загальні слова.

Модуль реле перемикання аварійного живлення: коли кожна секунда важлива

Модуль реле перемикання аварійного живлення — це окремий клас пристроїв. Його завдання: при зникненні напруги на основному вході автоматично перемкнути навантаження на резервне джерело — акумулятор або ДБЖ — і зробити це швидко. Наскільки швидко? Той самий YX850, наприклад, перемикається за 10–15 мс. Для роутера або IP-камери цього достатньо, щоб зʼєднання не розірвалося.

Важливий параметр, на який дивляться не завжди: діапазон робочої напруги. Модулі на кшталт YX850 підтримують 5–48 В постійного струму, що дозволяє підключати їх у системах з різними типами акумуляторів — від 12 В AGM до 48 В LiFePO4. Комутований струм до 10 А — цього вистачить для захисту модему, роутера, невеликої системи відеоспостереження.

Якщо ж потрібне перемикання силових навантажень у складі гібридного інвертора — це вже інший рівень. Гібриди Deye серії SUN-xK-SG05LP1 або Huawei SUN2000-KTL-L1 мають вбудований bypass-реле, який забезпечує перехід на автономний режим менш ніж за 10 мс. Але для розширення функціоналу — наприклад, керування зовнішнім генератором або сигналізацією — потрібен зовнішній реле модуль із сухими контактами.

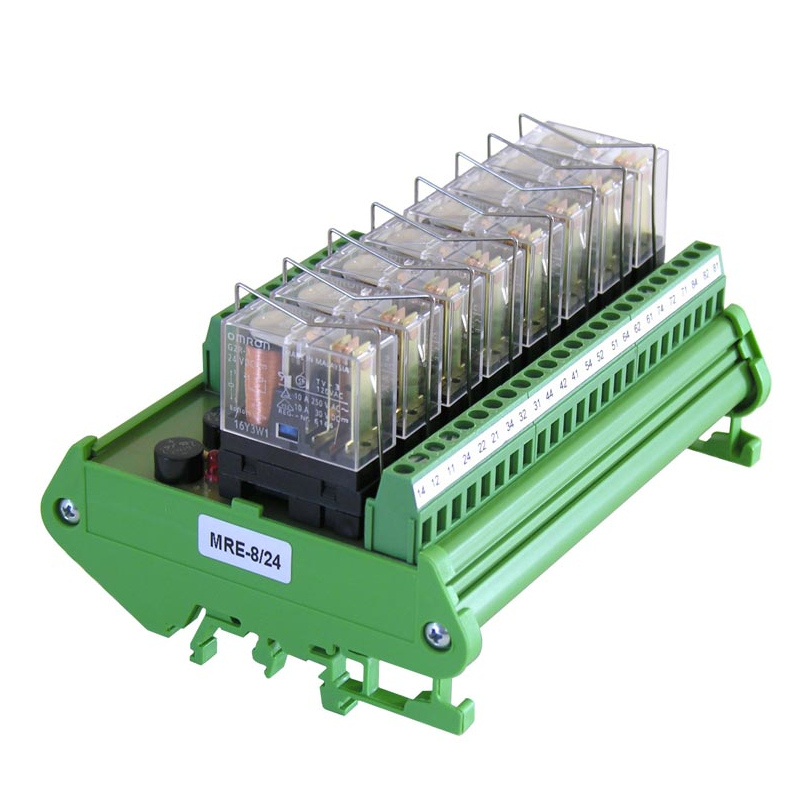

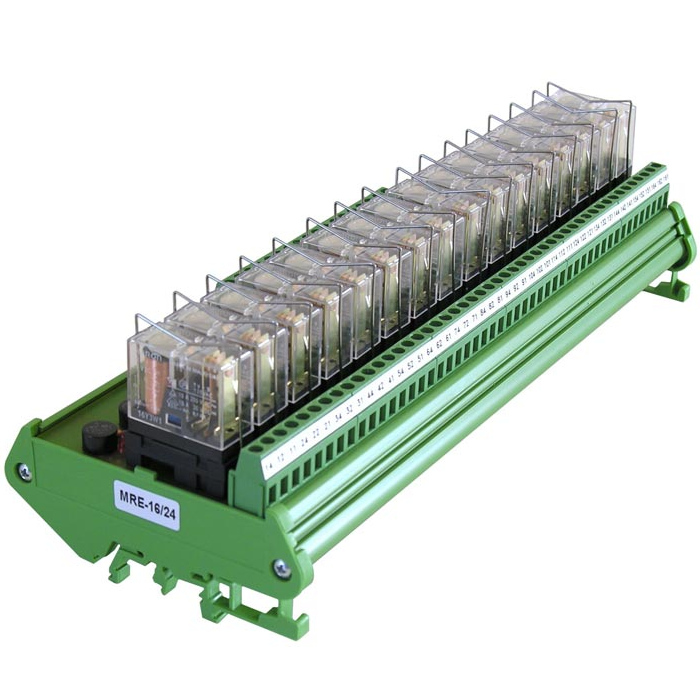

8-ми канальний модуль реле: коли одного контакту замало

Один канал — одна дія. Але промислові об’єкти, фермерські господарства та навіть розумні будинки потребують більшого. 8-ми канальний модуль реле дає 8 незалежних виходів — кожен зі своїм навантаженням, своїм логічним сигналом і своїм таймером.

Типові характеристики 8-канальних модулів: комутація до 250 В змінного струму при 10 А або 30 В постійного струму при 10 А. Габарити — приблизно 138×56×17 мм, що дозволяє монтаж у стандартному щиті або на DIN-рейці за допомогою адаптера. Більшість сучасних 8-канальних модулів підтримують оптичну розв’язку — це захищає керуючий мікроконтролер або SmartLogger від перешкод силового кола.

Де це реально потрібно: системи моніторингу Huawei SmartLogger3000 або FoxESS виводять дискретні сигнали на зовнішні пристрої саме через такий реле модуль. Якщо на обʼєкті кілька навантажень із різними пріоритетами — освітлення, насоси, котел, вентиляція — 8-канальний модуль дозволяє побудувати логіку керування без програмованих контролерів.

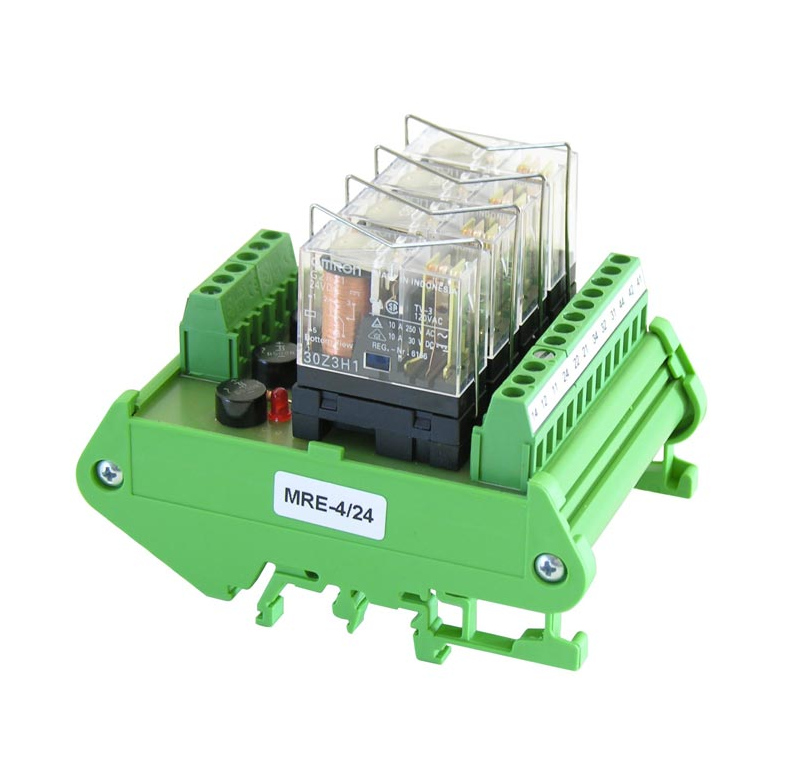

Модуль на 4 реле: золота середина для більшості задач

Модуль на 4 реле — найпоширеніший варіант у приватних і невеликих комерційних системах. Чотири канали перекривають 90% типових задач автоматизації на об’єкті: резервне живлення + генератор + аварійний сигнал + блокування. При цьому коштує значно менше за 8-канальну версію і займає вдвічі менше місця в щиті.

Зверніть увагу на логіку спрацювання. Є модулі з активацією логічним нулем (LOW-level trigger), є — логічною одиницею (HIGH-level trigger). Це не дрібниця: якщо перехопити неправильно під вихідний сигнал інвертора, реле буде постійно замкнене або ніколи не спрацює. Перед покупкою уточнюйте, який сигнал видає ваш інвертор або контролер.

Як вибрати модуль реле: три питання перед покупкою

Перш ніж купити модуль реле, дайте відповідь на три практичних питання:

1. Яка напруга і струм навантаження? Побутова мережа 220 В і насос на 5 А — це один модуль. Постійний струм 48 В і зарядний пристрій — інший. Не беріть модуль «з запасом по напрузі» без перевірки допустимого струму — це основна причина виходу з ладу.

2. Який керуючий сигнал? Arduino або Raspberry Pi — 5 В логіка. SmartLogger від Huawei — вихід 12 або 24 В. Якщо рівень сигналу не збігається з вхідним діапазоном модуля, потрібен перетворювач рівнів або модуль з оптопарою на вході.

3. Потрібна гальванічна розв’язка? Якщо силове й керуюче кола мають різний потенціал — відповідь однозначна: так. Оптопара захищає і контролер, і інвертор від зворотного удару.

Купити модуль реле в Solar Invest Group

Solar Invest Group — офіційний дистриб’ютор Huawei, Deye, FoxESS та інших виробників обладнання для сонячної енергетики в Україні та Європі. У каталозі представлені модулі реле, сумісні з відповідними лінійками інверторів і систем моніторингу — без необхідності самостійно підбирати сумісність за технічними таблицями.

Якщо є конкретна задача — напишіть або зателефонуйте. Підберемо модуль реле під вашу систему з урахуванням типу інвертора, протоколу керування та вимог до монтажу. Безкоштовно і без зайвих слів.
