Модулі вводу/виводу для сонячних електростанцій

Більшість помилок при масштабуванні СЕС трапляються не через неправильний вибір панелей або інвертора. Проблема — в архітектурі моніторингу. Коли кількість стрингів, датчиків і виконавчих пристроїв перевищує можливості реєстратора даних, система стає сліпою: інвертор працює, а що відбувається за ним — незрозуміло. Саме тут у гру входить модуль вводу/виводу.

Що таке модуль вводу/виводу і навіщо він потрібен

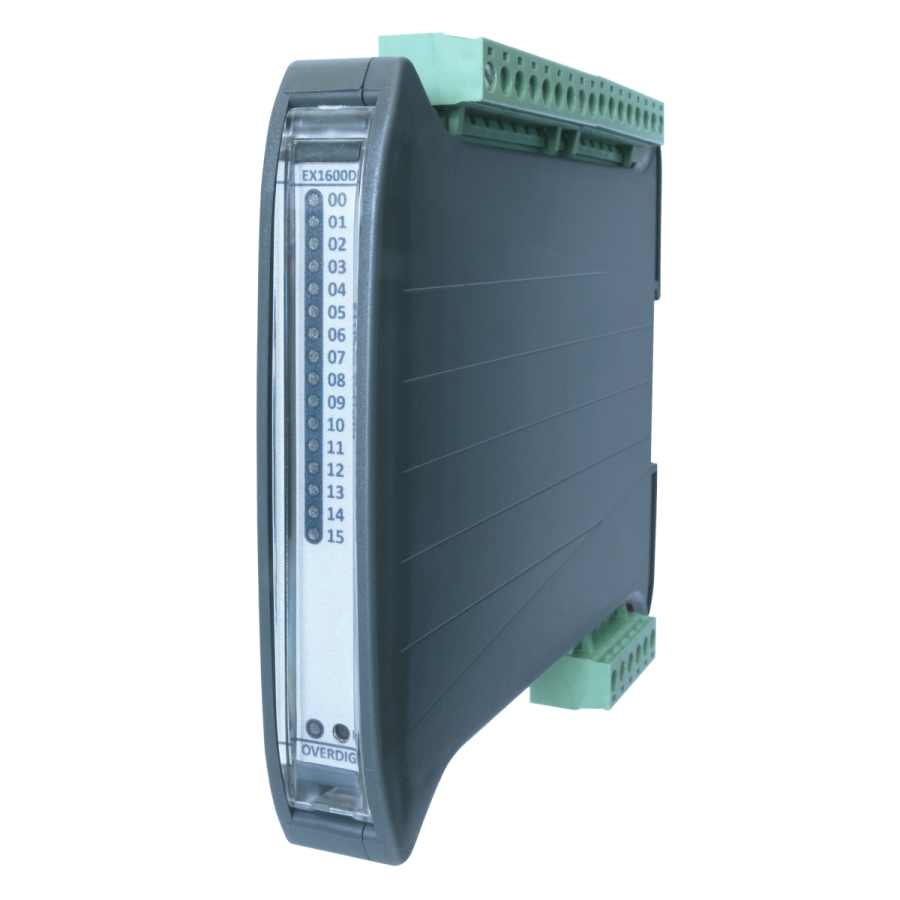

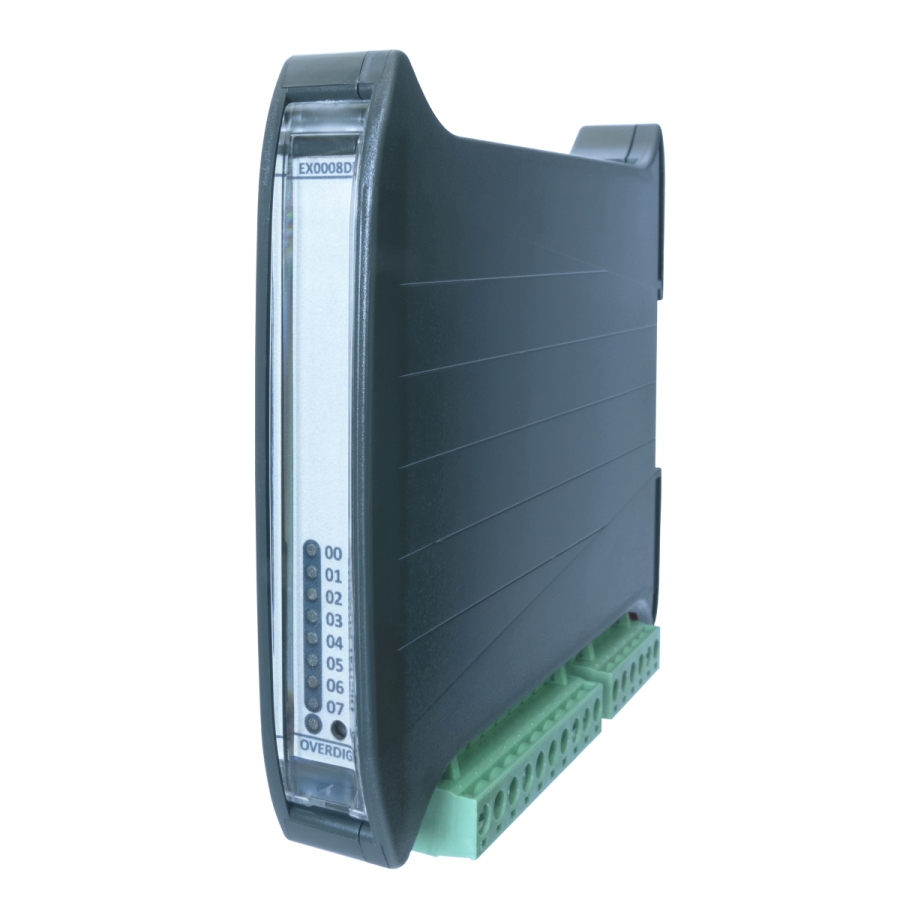

Модуль вводу/виводу (I/O module) — це апаратний розширювач інтерфейсів для систем управління та моніторингу СЕС. Він підключається до реєстратора даних або контролера і збільшує кількість доступних дискретних і аналогових входів/виходів. Простіше кажучи — дозволяє підключити більше пристроїв до одного «мозку» системи.

На практиці це означає таке: Huawei SmartLogger3000A за замовчуванням підтримує до 80 пристроїв по RS485. Але на промисловій станції потужністю 500 кВт і вище цього часто недостатньо. Модулі вводу/виводу — зокрема Huawei SUN2000 IO Extension або аналоги від Solis і Deye — дозволяють під’єднати датчики освітленості, метеостанції, лічильники, термодатчики і реле захисту без заміни основного обладнання.

Це не «додатковий аксесуар». Для комерційних і промислових об’єктів від 30 кВт — базова вимога грамотного проектування.

Які завдання вирішують модулі вводу/виводу

Перше — збір даних з датчиків. Температура модулів, швидкість вітру, рівень освітленості, вологість — все це аналогові сигнали (зазвичай 4–20 мА або 0–10 В), які потребують окремих аналогових входів. Без модуля розширення реєстратор просто не «бачить» ці дані.

Друге — управління виконавчими пристроями. Дискретні виходи модуля вводу/виводу можуть комутувати реле захисту, сигналізацію, системи охолодження або вентиляцію технічних приміщень. По суті — це міст між цифровою системою моніторингу і фізичним світом.

Третє — і це часто недооцінюють — резервування сигналів. Якщо один з каналів передачі даних виходить з ладу, модуль забезпечує дублювання критичних вимірювань. На великих об’єктах втрата телеметрії навіть на кілька годин — це реальні фінансові збитки при розбіжності в звітності.

Сумісність: на що звернути увагу перед покупкою

Головне питання — протокол зв’язку. Більшість модулів вводу/виводу, які використовуються в сонячній енергетиці, працюють через Modbus RTU (RS485) або Modbus TCP/IP. Huawei SmartLogger підтримує обидва варіанти, але адресний простір обмежений: до 247 пристроїв в одному сегменті RS485. Якщо проект більший — потрібне планування топології ще на етапі проектування.

Другий момент — діапазон живлення. Промислові модулі, як правило, розраховані на 24 В DC або 220 В AC. Важливо перевірити це до монтажу, а не після — замінити блок живлення у вже зібраному шафі дорожче, ніж обрати правильний модуль одразу.

І третє: кількість та тип каналів. Аналогові входи (AI), аналогові виходи (AO), дискретні входи (DI), дискретні виходи (DO) — всі ці параметри залежать від конкретного завдання. Для метеостанції Huawei SmartPVMS достатньо 2 аналогових входи і 1 дискретний. Для повноцінної SCADA-інтеграції великої станції — потрібні вже 8–16 каналів кожного типу.

Де купити модуль вводу/виводу в Україні

Solar Invest Group постачає обладнання для моніторингу і управління СЕС офіційно — з повним пакетом документів, сертифікатами відповідності та гарантією виробника. В каталозі представлені модулі, сумісні з реєстраторами Huawei SmartLogger серій 3000 і 5000, а також рішення для систем на базі Solis, Deye і Fox ESS.

Якщо у вас нестандартний об’єкт або складна топологія — наші технічні спеціалісти допоможуть підібрати модулі вводу/виводу під конкретне завдання. Не «з каталогу», а з урахуванням реального проекту. Це входить у стандартний пакет підтримки для інсталяторів-партнерів Solar Invest Group.

Обирайте модулі вводу/виводу з нашого каталогу або зверніться до менеджера — розберемося разом.
