Датчик випромінювання для сонячних електростанцій

Якщо ваша СЕС видає на 10–15% менше, ніж прогнозував проєктувальник, — перше, що треба перевірити, це не інвертор і не панелі. Перевірте, чи взагалі є точні дані про реальну сонячну радіацію на майданчику. Без них розрахунок виробітку — це просто гра в середні значення по кліматичній карті.

Що вимірює датчик випромінювання і навіщо він потрібен на об’єкті

Датчик випромінювання — це прилад, який фіксує потужність сонячного потоку, що падає на площину, у ватах на квадратний метр (Вт/м²). Стандартне значення, від якого рахують номінальну потужність панелей, — 1000 Вт/м² при 25°C. Реальне поле? Зазвичай 400–800 Вт/м² залежно від хмарності, кута сонця та пори року.

Ці дані критичні в трьох ситуаціях. Перша — введення об’єкта в експлуатацію: треба підтвердити, що система видає стільки, скільки обіцяли. Друга — діагностика падіння виробітку: без виміряної іррадіації ви не скажете, чи це проблема панелей, чи просто хмарний місяць. Третя — моніторинг у реальному часі для SCADA або систем Huawei FusionSolar, де датчик передає дані в логер кожні 5 хвилин.

Датчик електромагнітного випромінювання: яким буває і як не переплутати типи

Тут є принципова плутанина, яку варто розібрати одразу. Побутово «датчик електромагнітного випромінювання» — це прилад для вимірювання ЕМП від кабелів, інверторів, трансформаторів. Він потрібен, коли треба перевірити, чи не перевищує рівень поля санітарні норми (в Україні діє ДСанПіН 239-96, граничний рівень — 25 мкТл для виробничих зон).

Для сонячних станцій потрібен інший тип — піранометр або кремнієвий датчик сонячної іррадіації. Це різні прилади з різними принципами роботи. Плутати їх — значить або не отримати потрібних даних, або витратити гроші на непотрібне обладнання.

Короткий орієнтир по типах для СЕС:

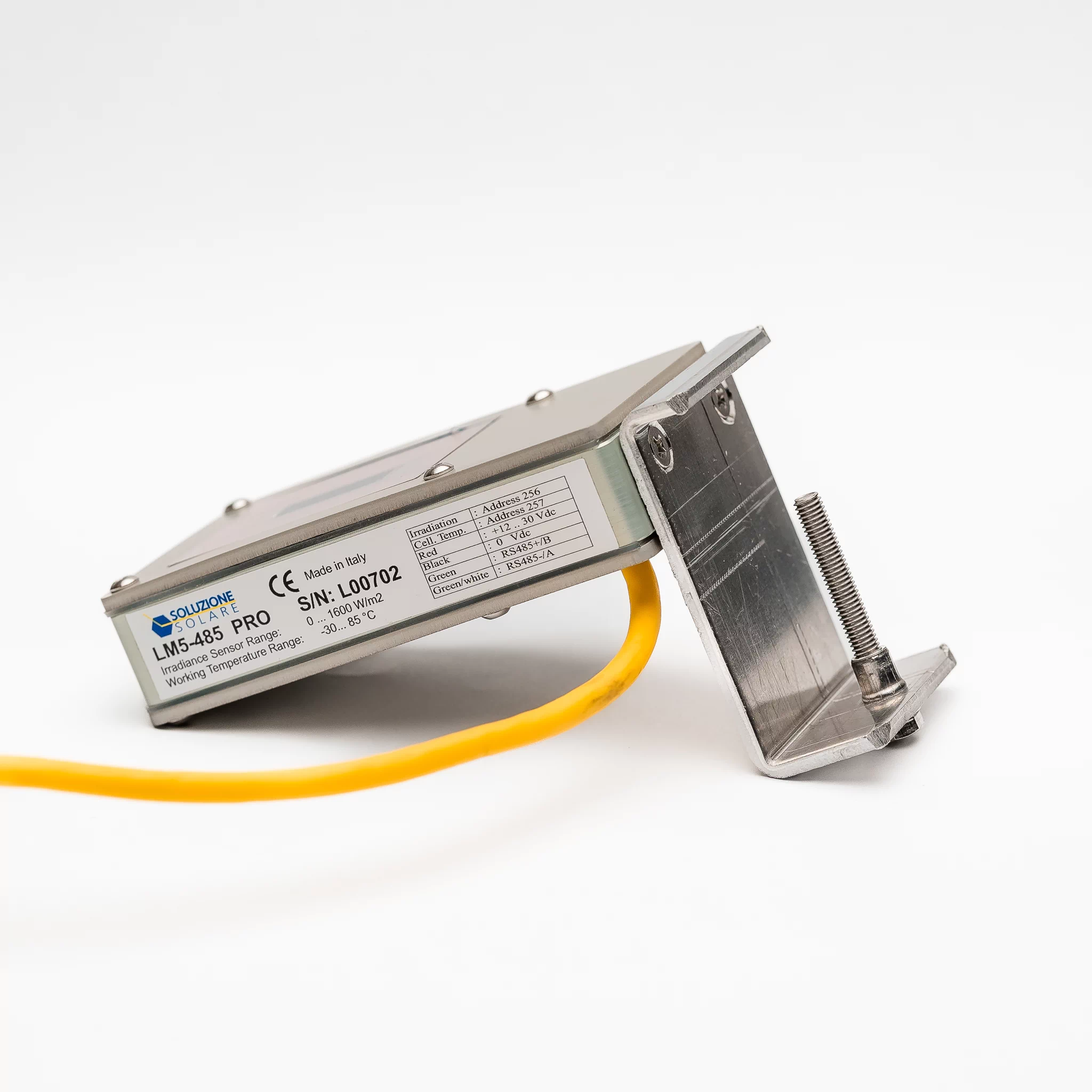

• Кремнієвий референсний датчик (наприклад, Si-420TC або аналоги) — кріпиться в площині панелей, вимірює іррадіацію в реальному спектрі. Дешевший, достатній для 95% об’єктів до 500 кВт.
• Піранометр термоелектричний (клас ISO 9060, наприклад Kipp & Zonen CMP3/CMP6) — значно точніший, але коштує від $400. Має сенс для об’єктів від 1 МВт або для верифікаційних вимірювань.
• Датчик ЕМП — для замірів поля від силового обладнання. Використовується під час пуско-наладки та сертифікації промислових об’єктів.

Як правильно встановлювати датчик на об’єкті

Помилка, яка трапляється часто: датчик кріплять на даху окремо від панелей — «щоб не заважав». У результаті він вимірює горизонтальну іррадіацію, тоді як панелі стоять під кутом 25–35°. Різниця може досягати 20% — і весь моніторинг стає марним.

Правило просте: датчик іррадіації монтується в тій самій площині, що й панелі, з тим самим кутом і азимутом. Кабель до реєстратора — не довший за 30 м без підсилювача сигналу. Якщо на об’єкті кілька секцій з різними кутами нахилу — потрібен окремий датчик для кожної.

Для моніторингу через Huawei SmartLogger 3000A або аналогічні пристрої датчик підключається через RS-485 Modbus або аналогово (4–20 мА / 0–1 В). Важливо перевірити сумісність протоколу до покупки — не всі датчики «розмовляють» з усіма логерами.

Що врахувати при виборі

Три параметри, які вирішують усе. Діапазон вимірювання — стандарт для відкритих майданчиків від 0 до 1500 Вт/м², для хмарних регіонів достатньо до 1200 Вт/м². Точність — для промислових об’єктів не гірше ±5%, для моніторингу достатньо ±10%. Температурна компенсація — без неї зимові покази будуть завищені на 3–7%.

Ще один момент, який часто ігнорують: ступінь захисту корпусу. Для відкритого монтажу — мінімум IP54, краще IP65. Конденсат всередині датчика за одну зиму виводить його з ладу — і ви не одразу це помітите, тому що дані просто почнуть «плисти» поступово.

Чому моніторинг іррадіації — це не розкіш, а базова інженерна вимога

На об’єктах без датчика власник отримує один показник: скільки кіловат-годин виробила станція. Але він не знає, скільки мала виробити при реальних погодних умовах того дня. Це означає, що деградація панелей на 3–5% або забруднення поверхні — непомітні роками.

З датчиком з’являється показник Performance Ratio (PR) — відношення фактичного виробітку до теоретичного. Нова справна станція має PR 75–82%. Якщо показник опускається нижче 70% — щось пішло не так. Саме тут починається реальна діагностика.
